OpenDisplayCase - Einplatinencomputer Gehäuse aus Plexiglas®

Standardmäßig werden Einplatinencomputer ohne Gehäuse verkauft. Community oder Industrie haben aus unterschiedlichen Materialien wie Papier, Holz, Alu oder Plexiglas® verschiedene Gehäuse/Formen entwickelt. Meist sind diese Gehäuse auf ein Model vom Raspberry Pi ausgerichtet/angepasst.
Hier setzt OpenDisplayCase an:

Grundplatte

Auf der Grundplatte können verschiedene Einplatinencomputer mit ähnlicher GPIO Positionierung montiert werden. Hinzu kommen 2.5" Festplatten (SSD/HDD).

Base mit SSD 2.5" Befestigung
Addon für HDD 2.5"

TFT-Displayplatten

Spezielle Front-Platten wurden für vier TFT Displays entwickelt:

Watterott RPi-Display B+ 2.8"
Adafruit PiTFT 3.5"
NeoSec TinyLCD 3.5"
Watterott RPi-Display B 2.8"

Bauanleitung

Die Montage von OpenDisplayCase Base mit SSD 2.5" Befestigung und den Erweiterungs-Modulen ist auf folgender Seite dokumentiert:

Bauanleitung

Merkmale vom OpenDisplayCase:

  • proGehäuse aus 3mm klarem Plexiglas® 125x90mm
  • proStabiler Stand
  • proStapelbar & Erweiterbar
  • proKurze/Gewinkelte USB Kabel verschwinden im Gehäuse
  • proOptimale Kühlung der Hardware da offen
  • proFür 2.5" Festplatten (SSD/HDD) geeignet

News zu OpenDisplayCase:

Raspberry Pi Formfaktor

2017 sind einige Einplatinencomputer heraus gekommen, die im Formfaktor vom Raspberry Pi aufgebaut sind. Diese Boards sind somit automatisch kompatibel zum OpenDisplayCase.

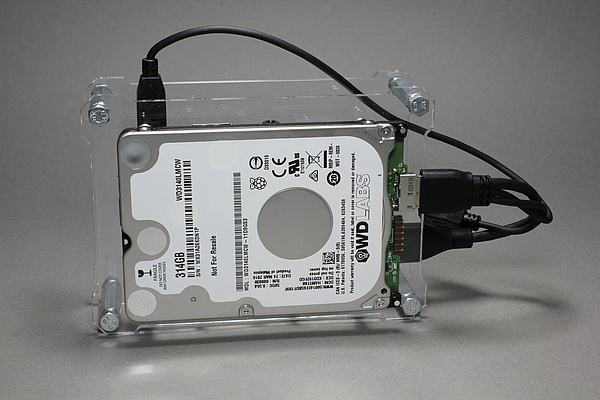

WD PiDrive 314GB

Am 14. März 2016 hat Western Digital für den Raspberry Pi die PiDrive 314GB mit USB-Anschluss im 2.5" Format vorgestellt. Diese Festplatte ist kompatibel zum: OpenDisplayCase.

MinnowBoard Turbot

Seit dem 01.09.2016 kann das MinnowBoard Turbot / Max in dem OpenDisplayCase Base Gehäuse montiert werden: OpenDisplayCase.

Bildergalerie:

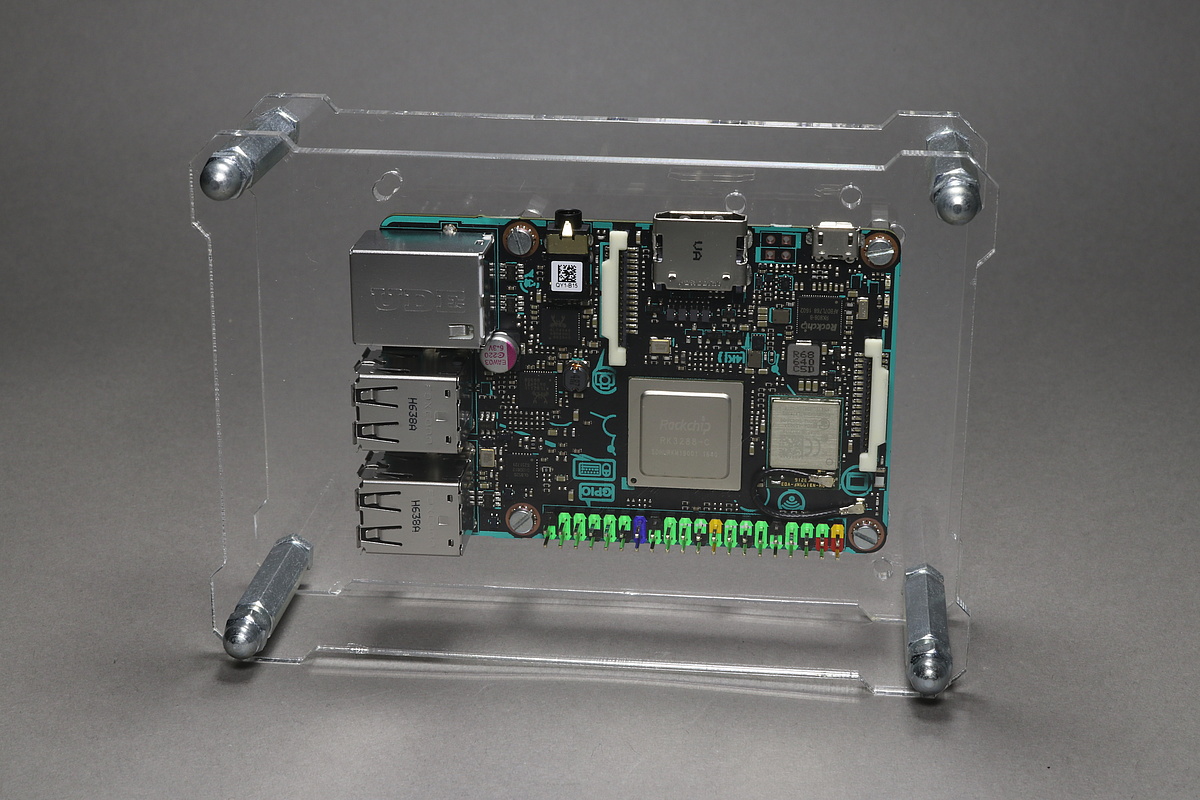

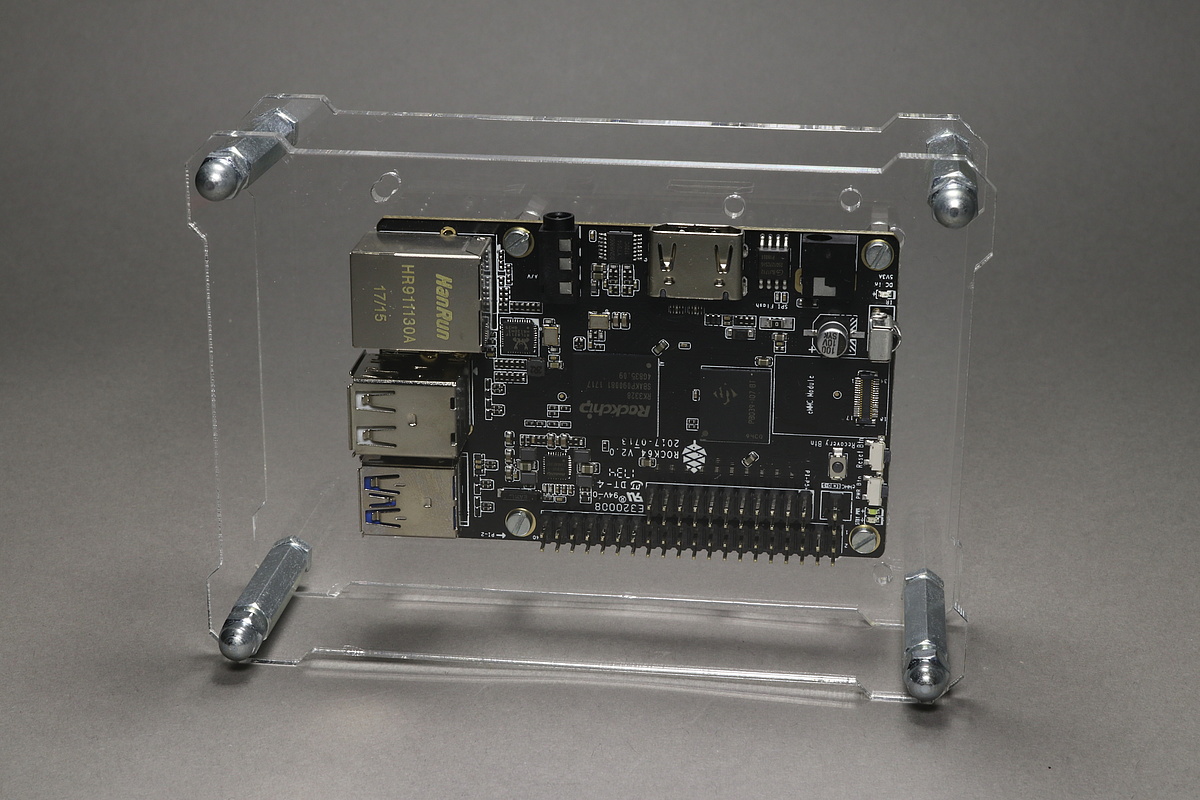

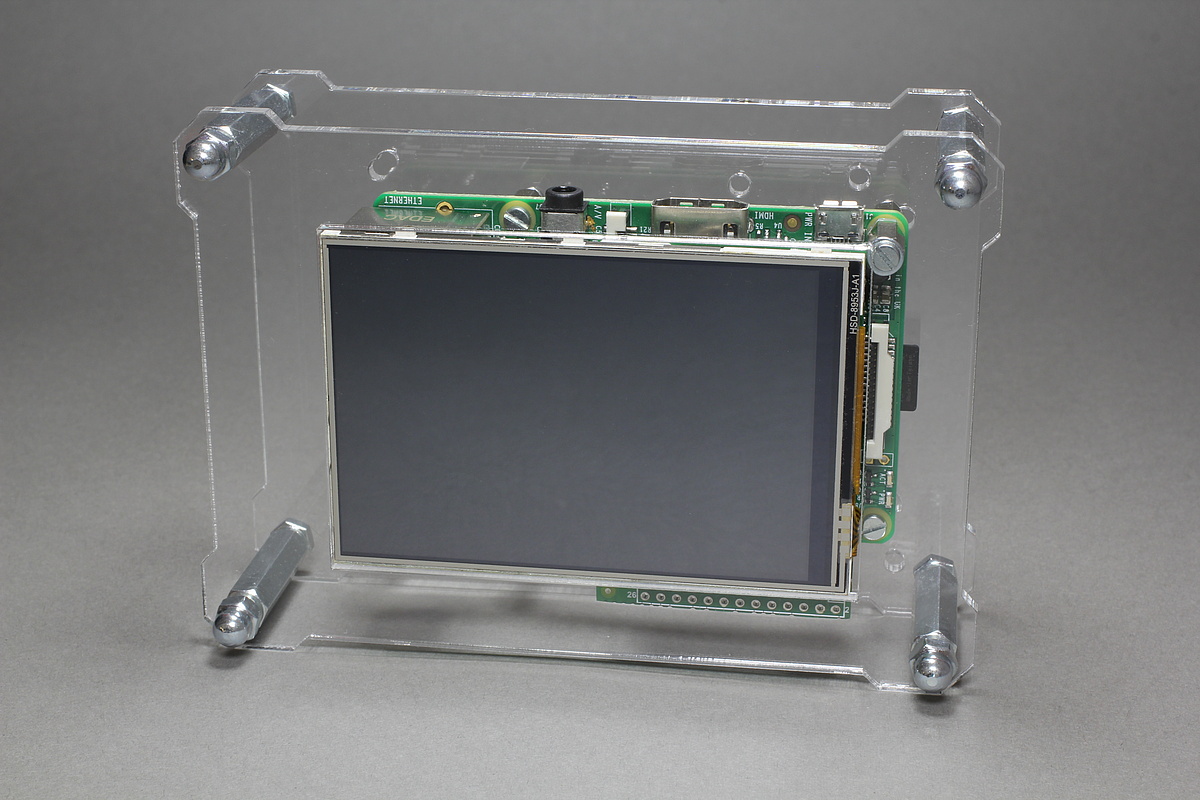

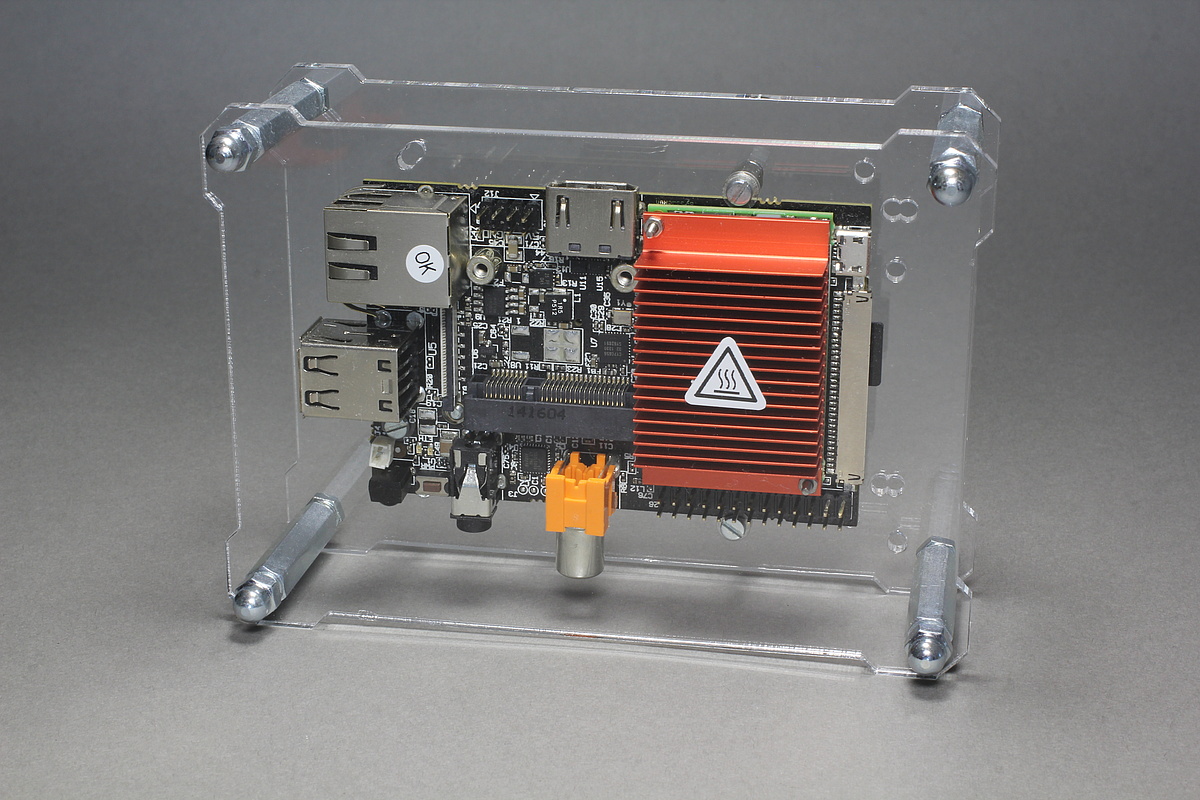

OpenDisplayCase mit Raspberry Pi B+ und NeoSec TinyLCD 3.5 Zoll

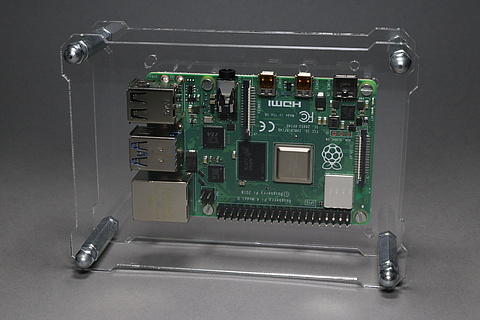

Raspberry Pi B+/2 B
NeoSec TinyLCD 3.5"

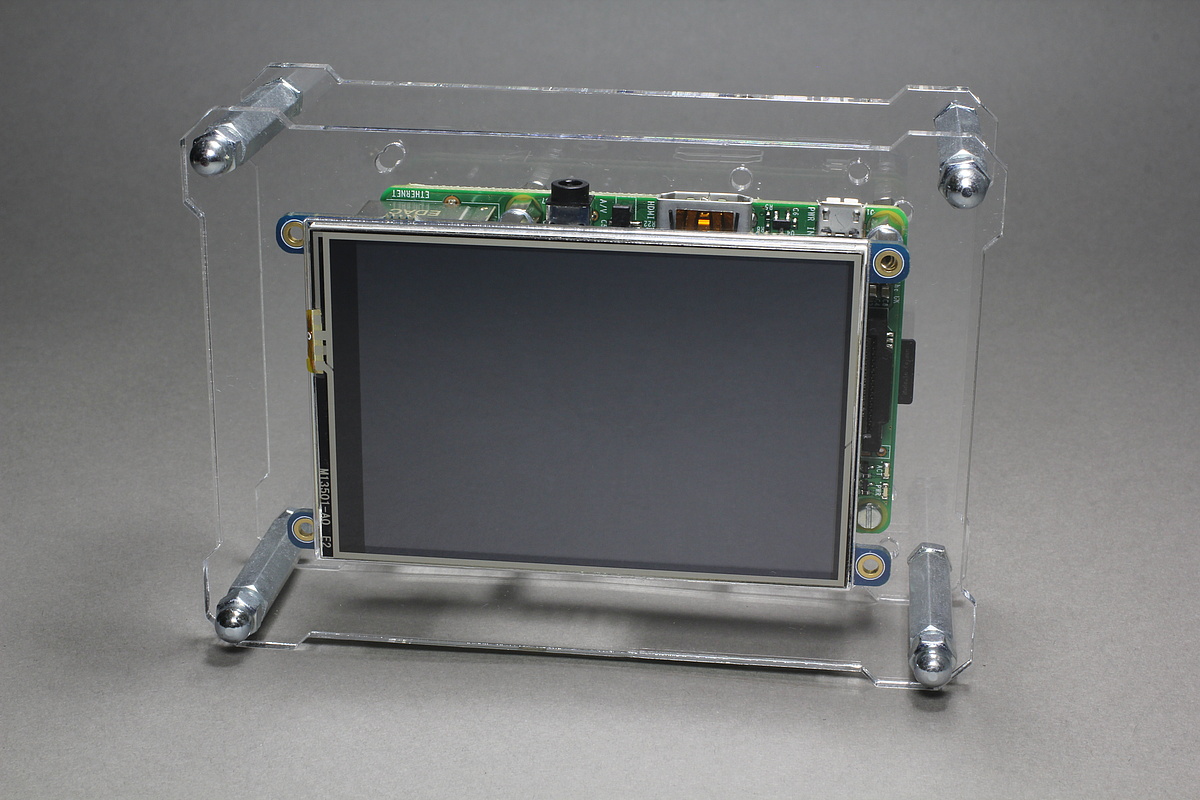

OpenDisplayCase mit Raspberry Pi 2 und Adafruit PiTFT 3.5 Zoll

Raspberry Pi 2
Adafruit PiTFT 3.5"

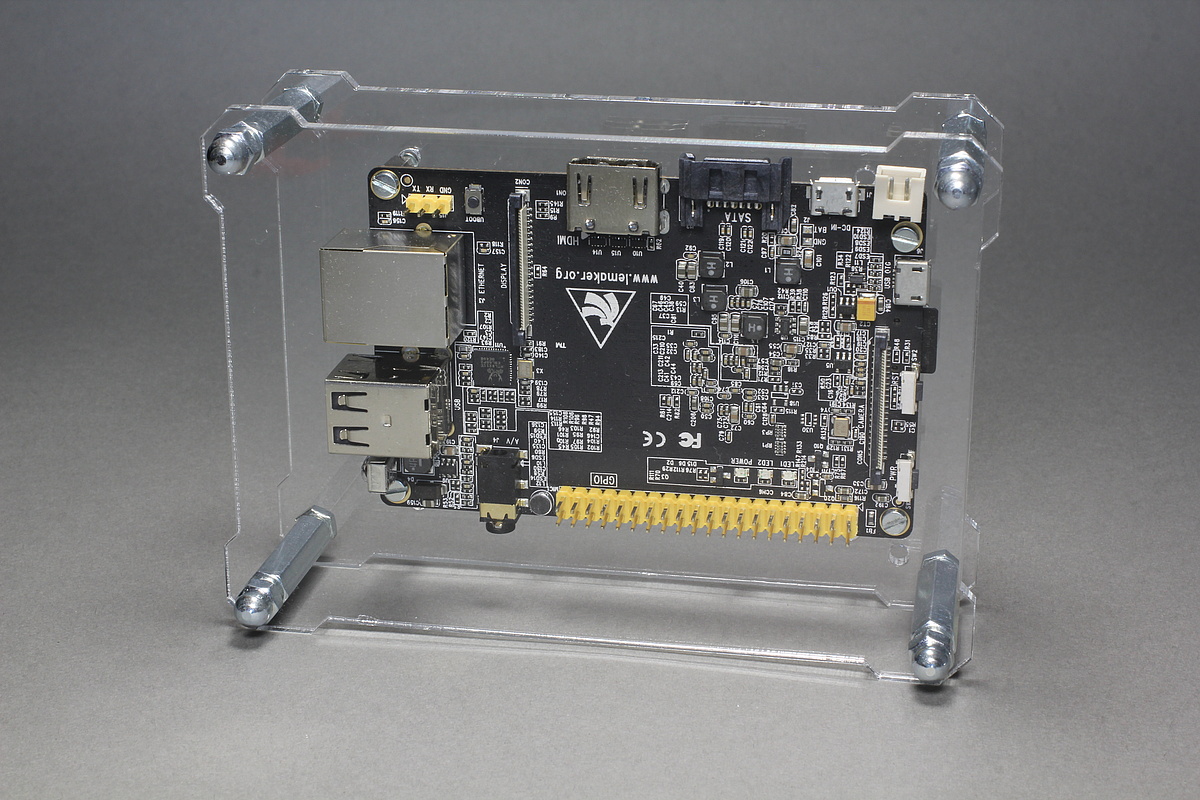

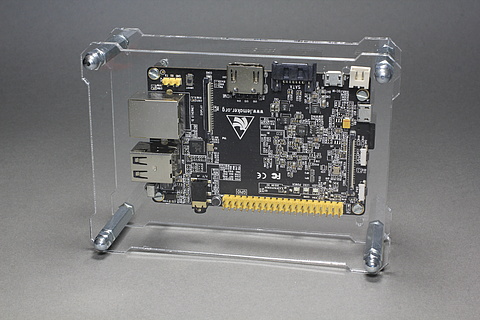

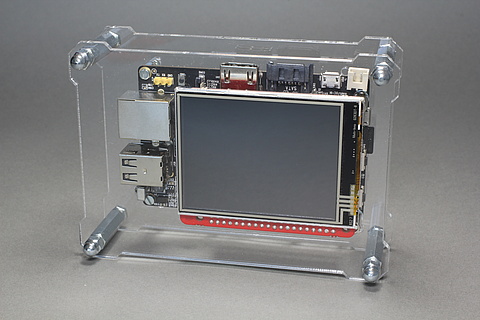

OpenDisplayCase mit Banana Pro und Watterott RPi-Display 2.8 Zoll B+

Banana Pro
Watterott RPi-Display 2.8" B+

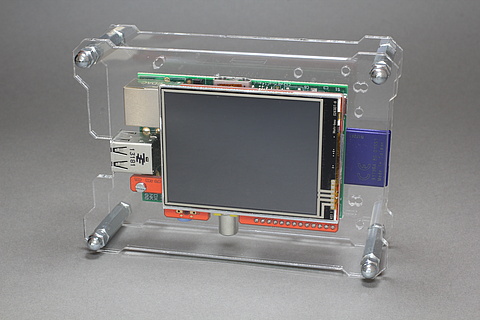

OpenDisplayCase mit Raspberry Pi B und Watterott RPi-Display 2.8 Zoll A/B

Raspberry Pi B
Watterott RPi-Display 2.8" A/B

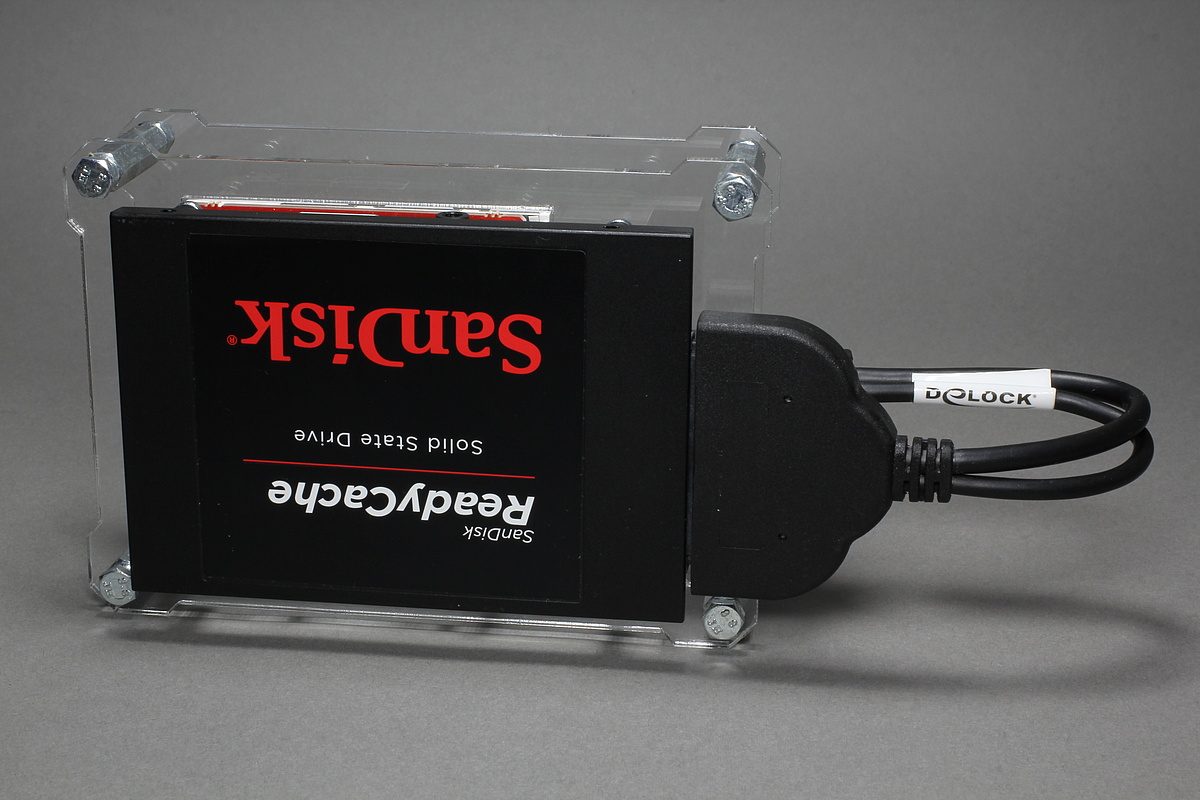

OpenDisplayCase mit 2.5" SSD Festplatte

2.5" Solid-State-Drive (SSD)

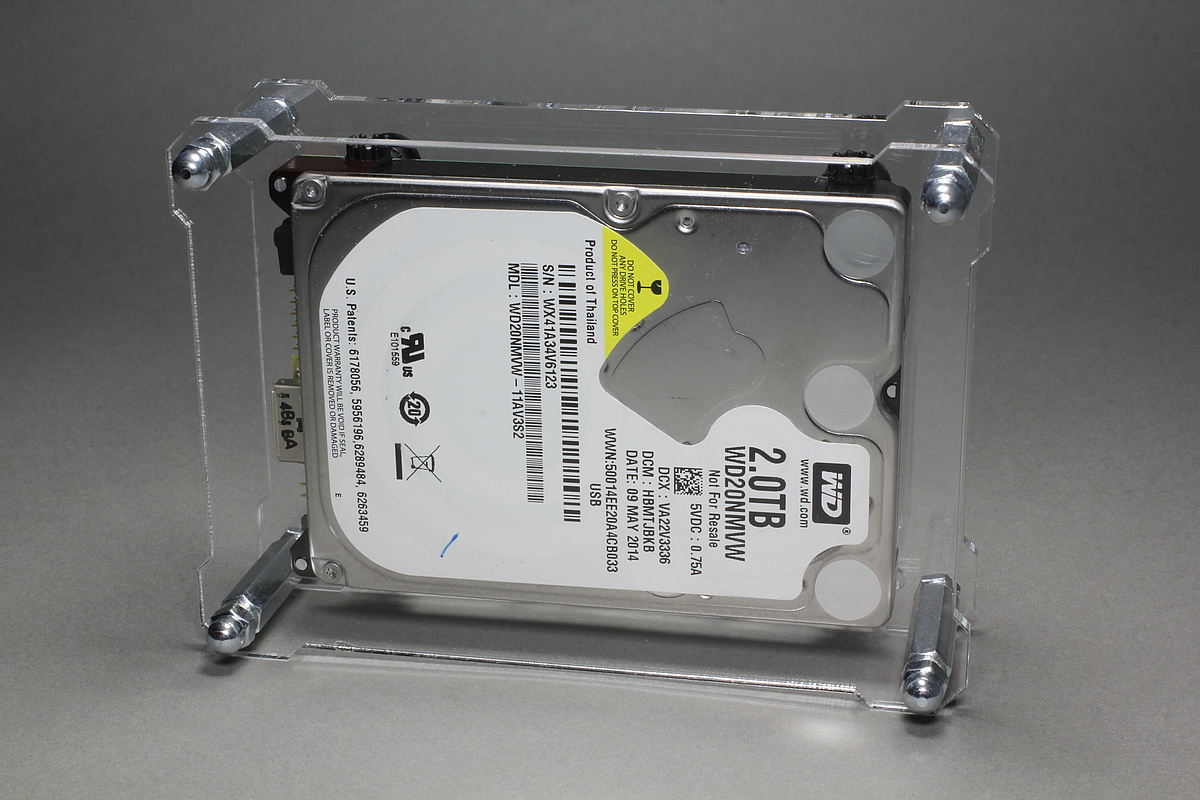

OpenDisplayCase mit 2.5" HDD Festplatte

2.5" Hard Disk Drive (HDD)

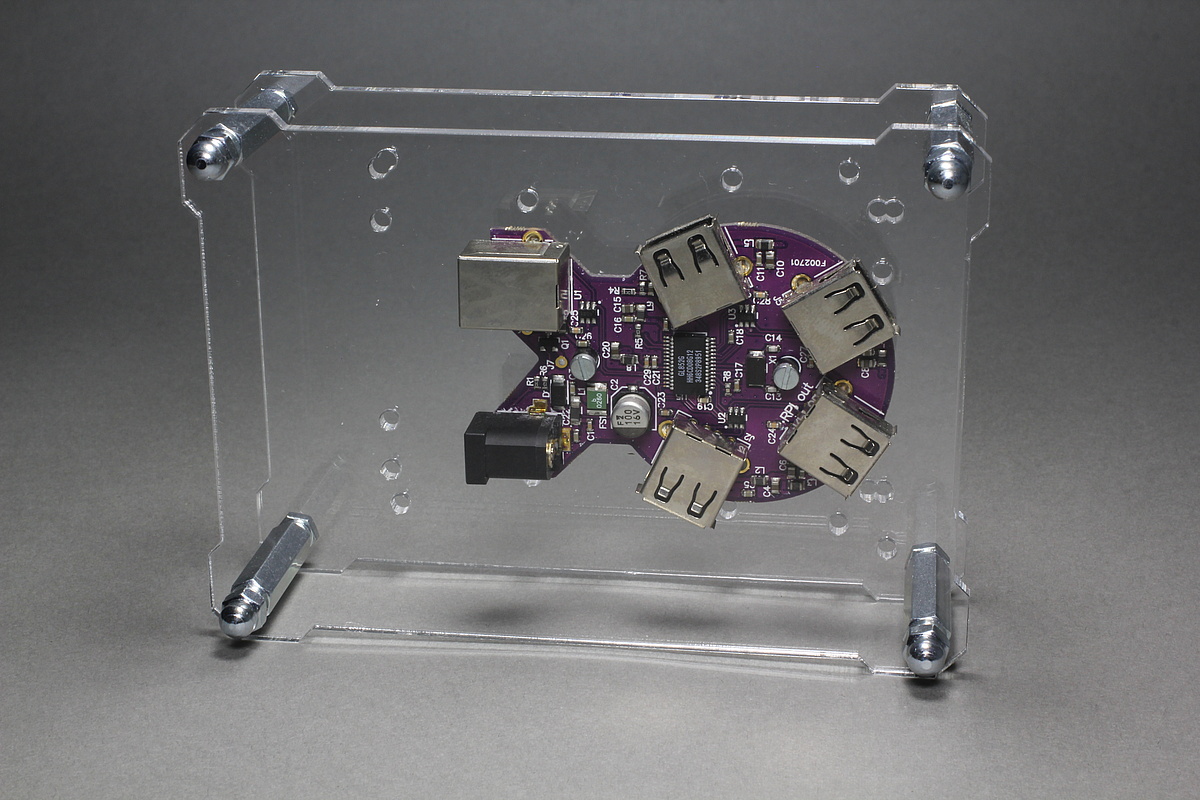

OpenDisplayCase mit PiHub USB 2.0

PiHub USB 2.0

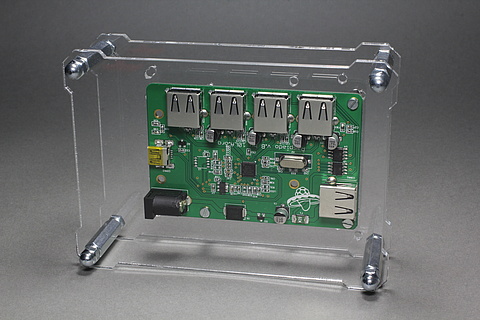

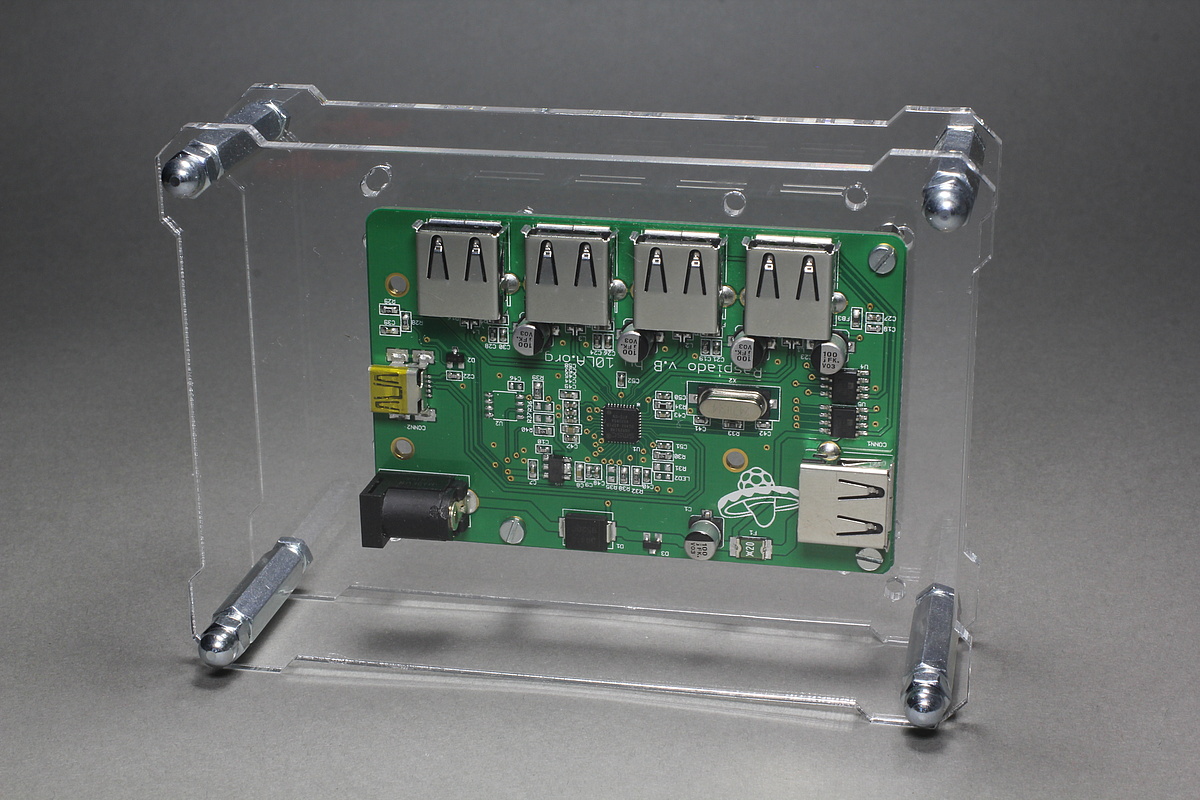

OpenDisplayCase mit Raspiado USB 2.0

Raspiado USB 2.0

*1) Benötigt extra Befestigungsmaterial (Schrauben & Abstandshalter)

Mediaplayer Box mit OpenDisplayCase

Erstelle Deine eigene Mediaplayer Box mit OpenDisplayCase und weiterer Hardware/Software.

Raspberry Pi - Mediaplayer Box

UP Board - Mediaplayer Box

MinnowBoard Turbot - Mediaplayer Box

Info: TFT-Display vs. Einplatinencomputer - Hardware Kompatibilität

Nicht jedes TFT-Display passt auf jeden Einplatinencomputer!

Ob das TFT-Display passt hängt zum einen vom verwendeten GPIO Header (Female Header) [Buchsenleiste] ab. Hier gibt es Versionen mit ca. 9mm und 19mm und ob es für 2x13 oder 2x20 ausgerichtet ist. Ebenfalls spielt die Bauhöhe am Einplatinencomputer eine Rolle.
